Tempat asal: | Cina |
Nama merek: | JSHG |
Sertifikasi: | ISO/CNAS/IAF/CA |
Nomor model: | HG-SP-110KV |
Kuantitas min Order: | Satu kontainer 40 HQ |
---|---|
Harga: | negotiation |
Kemasan rincian: | * Ditutupi oleh Bungkus Plastik atau Matras atau sesuai dengan permintaan klien. |
Waktu pengiriman: | 2 minggu per kontainer setelah PO / gambar / prabayar dikonfirmasi |
Syarat-syarat pembayaran: | L / C, T / T atau Western Union |
Menyediakan kemampuan: | 3.000 Ton Metrik per Bulan |
Tegangan: | 10kV hingga 220kV | Tinggi: | 2m-50m |
---|---|---|---|
Pengelasan: | AWS D 1.1 | Ketebalan: | 2.5mm-30mm |
Dipasang di tanah: | Baut Jangkar | galvanisasi: | Galvanisasi hot dip dari struktur gardu sesuai dengan standar Cina GB / T 13912-2002 dan standar Ame |
Kata kunci: | Tiang Listrik Baja | ||
Cahaya Tinggi: | Tiang Listrik ASTM A572,Tiang Listrik Baja 220kV,Tiang Listrik 220kV |
220kV ASTM A572 Tiang Listrik Baja Galvanis Dicelup Panas
1. Semua bahan kami dibeli dari pabrik pabrik terkenal untuk menjamin kualitas
2. Sertifikat pabrik yang dikeluarkan oleh pabrik penggilingan dengan cap dan tanda tangan harus diberikan sebelum membongkar material di pabrik kami;jika tidak, kami memiliki alasan untuk menolak materi tersebut.
3. Sebelum berproduksi, semua bahan harus melalui analisis kimia dan fisika untuk memastikan telah memenuhi kekuatan yang diminta
Menara tabung tunggal juga disebut menara monopole, adalah tipe yang umum digunakan, dengan penampilan cantik, meliputi area kecil 9 sampai 18 meter persegi, hemat biaya, dan diadopsi oleh sebagian besar konstruksi.Badan menara mengadopsi bagian yang lebih masuk akal, yang dihubungkan melalui baut berkekuatan tinggi.Ini memiliki karakteristik pemasangan yang mudah dan dapat beradaptasi dengan berbagai situs lapangan yang rumit.

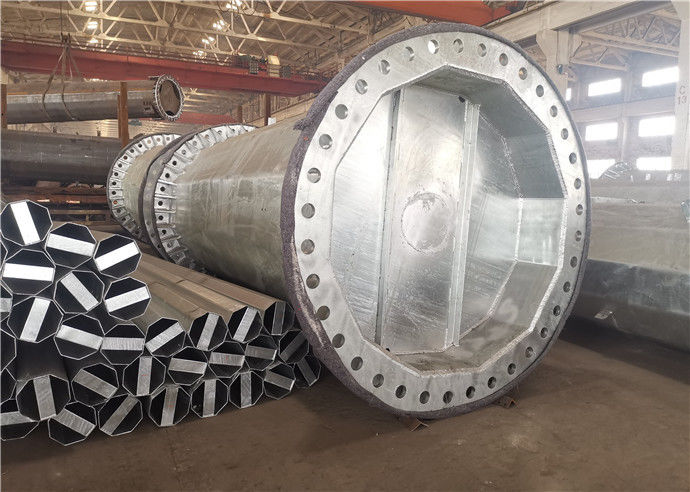

Produk Menunjukkan:
Tinggi | Dari 9 meter sampai 100 meter |
Cocok untuk | Transmisi dan Distribusi Tenaga Listrik |
Bentuk | Poligonal atau Kerucut |
Bahan | Biasanya Q345B / A572, Kekuatan Hasil Minimum ≥ 345 N / mm² Q235B / A36, Kekuatan Hasil Minimum ≥ 235 N / mm² Serta kumparan canai panas dari ASTM A572 GR65, GR50, SS400 |
Kapasitas kekuatan | 10kV hingga 220kV |
Toleransi dimensi | Sesuai dengan kebutuhan klien. |
Pengobatan permukaan | Hot dip galvanized Mengikuti ASTM A 123, atau standar lain yang dibutuhkan klien. |
Sendi Polandia | Slip joint, flens terhubung |
Standar | ISO 9001: 2008 |
Panjang per bagian | Dalam jarak 14 meter setelah terbentuk |
Standar Pengelasan | AWS (American Welding Society) D 1.1 |
Ketebalan | 1 mm hingga 36 mm |
Proses produksi | Uji bahan baku → Pemotongan → lentur → Pengelasan (longitudinal) → Verifikasi dimensi → Pengelasan flensa → Pengeboran lubang → rakitan sampel → permukaan bersih → Galvanisasi atau pelapisan bubuk, pengecatan → Kalibrasi ulang → Paket |
Paket | Packing dengan kertas plastik atau sesuai permintaan klien. |
Nama Produk | menara tiang baja galvanis digunakan untuk jalur listrik |
Panjang per bagian | Dalam 14m sekali terbentuk tanpa sambungan selip |
Kekuatan tarik akhir minimum | 490mpa |
Kekuatan tarik ultimat maks | 620mpa |
Tiang Baja Administrasi Elektrifikasi Nasional (Filipina)
Spesifikasi Tiang Baja Distribusi 25FT, 30FT, 35FT, 40FT, 45FT
|
||||||
Tinggi
(kaki)
|
Ketebalan
(mm)
|
Diameter atas
(mm)
|
Diameter pantat
(mm)
|
Beban Desain
(kgf)
|
Menghasilkan Stres
(MPa)
|
Lapisan Seng
(mikron)
|
25
|
2.5
|
120
|
152
|
300
|
345
|
86
|
30
|
3.0
|
127
|
226
|
500
|
345
|
86
|
35
|
3.0
|
127
|
248
|
500
|
345
|
86
|
40
|
3.0
|
127
|
317
|
500
|
345
|
86
|
45
|
4.0
|
127
|
328
|
750
|
345
|
86
|
Tiang Listrik BajaDeskripsi Produk:
Spesifikasi Utama:
1. Bahan: Q235, Q345 atau SS400 baja canai panas berkualitas tinggi atau permintaan khusus tersedia.
2. Tinggi Pemasangan: 3-40M Ketinggian Pemasangan Opsional
3. Bentuk: Bulat berbentuk kerucut;Kerucut segi delapan;Persegi Lurus;Poligonal;Putaran meruncing
Poros terbuat dari lembaran baja yang dilipat menjadi bentuk yang diinginkan dan dilas secara longitudinal dengan mesin las busur otomatis
4. Kurung: Tanda kurung tunggal atau ganda dalam bentuk dan dimensi sesuai kebutuhan pelanggan
5. Pelat dasar: Pelat dasar berbentuk persegi atau bulat dan berukuran sesuai kebutuhan pelanggan
6. Pemasangan pelat dasar: Pelat dasar berbentuk persegi atau bulat dengan lubang berlubang untuk baut jangkar dan dimensi sesuai kebutuhan pelanggan
7. Tanah dipasang: Panjang terkubur di bawah tanah sesuai kebutuhan pelanggan
8. Metode anti korosi: Baja galvanis atau hot dip galvanis dengan Lapisan Serbuk Plastik.
9. Bentuk: Putaran kerucut;Kerucut segi delapan;Persegi Lurus;Poligonal;Putaran meruncingGalvanisasi: Galvanisasi hot dip dengan ketebalan rata-rata 80-100μm
10. Lapisan bubuk: Lukisan bubuk poliester murni, warna adalah opsional
11. Fitur lain: Siklus konstruksi pendek, lebih sedikit penggunaan lahan, biaya keseluruhan rendah dan perawatan mudah
12. Pengelasan: Pengelasan menegaskan dengan standar pengelasan internasional CWB
13. Sertifikat: ISO9001-2015
"Desain dan teknologi, profesional dan umum, perangkat lunak dan perangkat keras" adalah filosofi desain tiang listrik JSHG.Kami telah menjalin hubungan kerjasama yang erat dengan lembaga desain dan perusahaan di industri yang sama.Melalui komunikasi dan eksplorasi yang erat, perusahaan kami menerapkan konsep desain yang canggih, memperkenalkan perangkat lunak desain kelas satu dalam dan luar negeri, dan menarik personel berkualitas tinggi.
